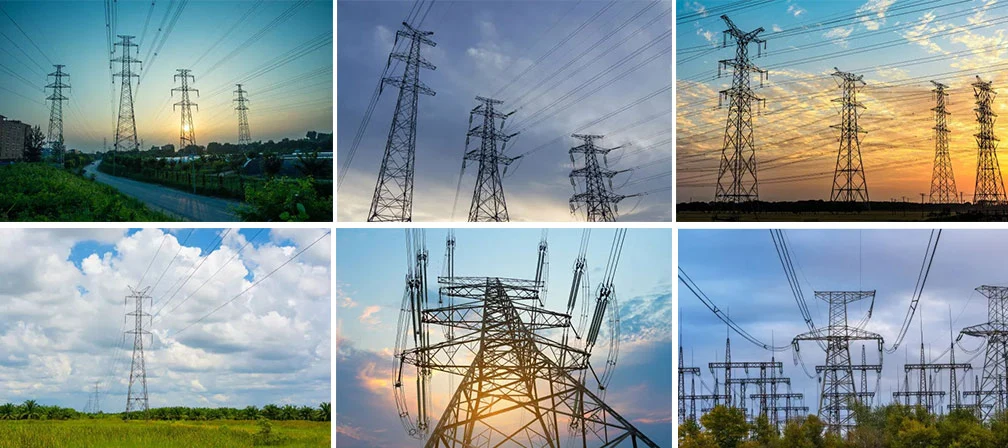

Veža elektrického vedenia Uhlová oceľová rúrková priehradová veža

Vysoko kvalitná veža Power Line Tower uhlová oceľová rúrková priehradová veža ponúka čínski výrobcovia Mao Tong. Qingdao Maotong

Inteligentná rozvodňa

Energetická veža, tiež známa ako veža prenosového vedenia, sa podľa tvaru všeobecne delí na: typ sklenený, typ mačacej hlavy, na typ, suchý typ a vedro typu päť, podľa použitia bodov sú: Napínacia veža, lineárna veža, rohová veža, transpozičná veža (veža na zmenu polohy drôtu), terminálová veža a rozpätová veža atď., ich konštrukčné charakteristiky sú také, že všetky typy veží sú priestorové priehradové konštrukcie, tyč sa skladá hlavne z jednej rovnomennej uhlovej ocele alebo kombinácia Uhlová oceľ, materiál je vo všeobecnosti Q235 (A3F) a Q345 (16Mn) a spojenie medzi tyčami je vyrobené z hrubých skrutiek. Pomocou skrutkového šmykového spojenia je celá veža zložená z uhlovej ocele, spojovacej oceľovej platne a skrutiek, jednotlivých častí, ako je noha veže, niekoľkými oceľovými platňami zvarenými do jedného komponentu, takže žiarové zinkovanie, preprava a montáž konštrukcie je mimoriadne pohodlná. V prípade veže s výškou pod 60 m sú na jednom z hlavných materiálov veže umiestnené klince, ktoré uľahčia stavebnému personálu výstup na vežu.

Konštrukcia veže:

Celá veža sa skladá prevažne z troch častí: hlavica veže, telo veže a nohy veže. Ak ide o kábel, veža zväčšuje aj káblovú časť. Hlava veže od nohy veže po vežový prierez sa dramaticky mení (lomená čiara) z vyššie uvedenej časti hlavice veže, ak nedôjde k rýchlej zmene prierezu, tak spodné priečne rameno spodnej struny nad hlavicou veže. Segment pylónu nad základom nôh veže sa nazýva pylón. Úsek medzi pylónom a pylónom sa nazýva pylón.

Technické parametre:

1, napätie: 10kv-220kv (prispôsobené napätie)
2. Modely: lineárna veža, rohová veža, terminálová veža, odbočná veža; Jednoduchá a dvojitá slučka; Môže byť pripevnený pomocou káblového držiaka, držiaka aretácie a držiaka dosky izolátora.
3, základný tlak vetra: w0= 0,35-0,95KN /m2
4, intenzita seizmického opevnenia: 8 stupňov a menej ako 8 stupňov plocha
5, nosnosť základov: 100 a 200 KN/m2 vyššie
6, hrúbka ľadu: â¤10 mm
7, kolmosť: â¤1/1000
8. Úprava: žiarové zinkovanie
9. Implementačná norma: Národná norma
