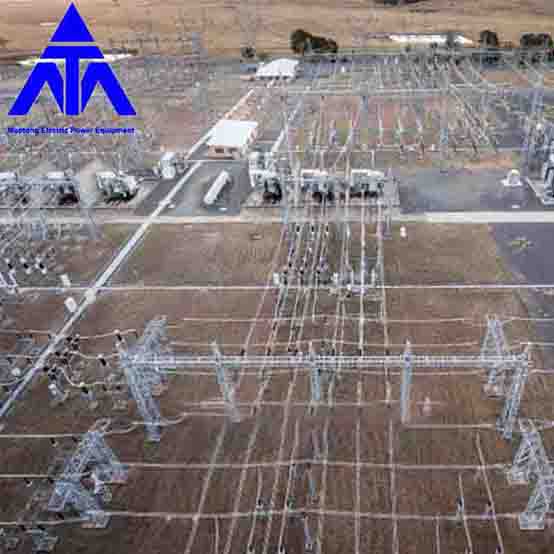

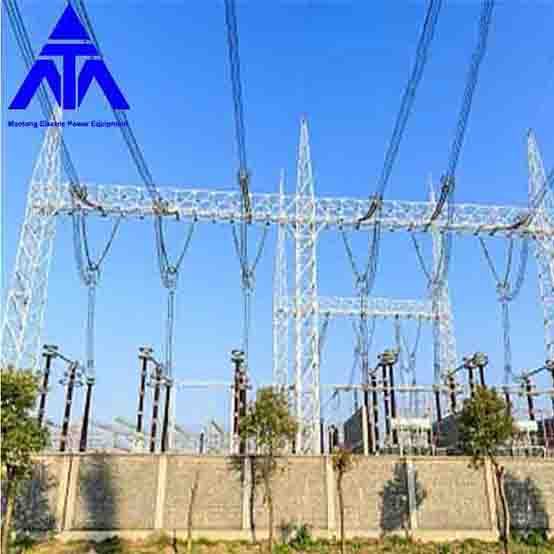

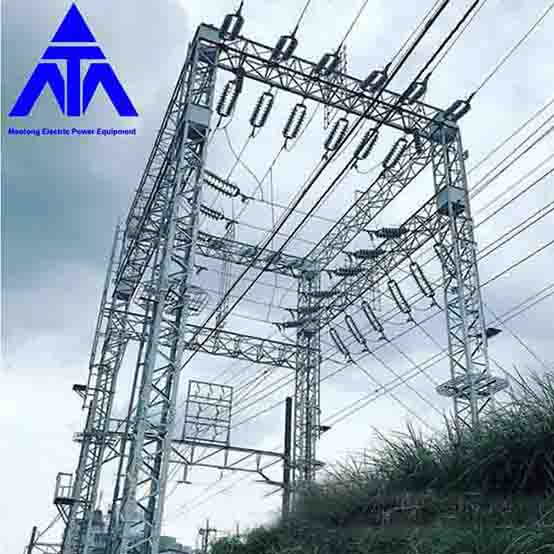

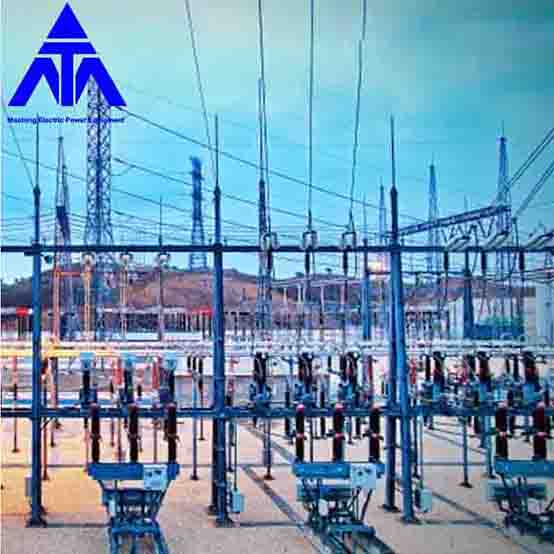

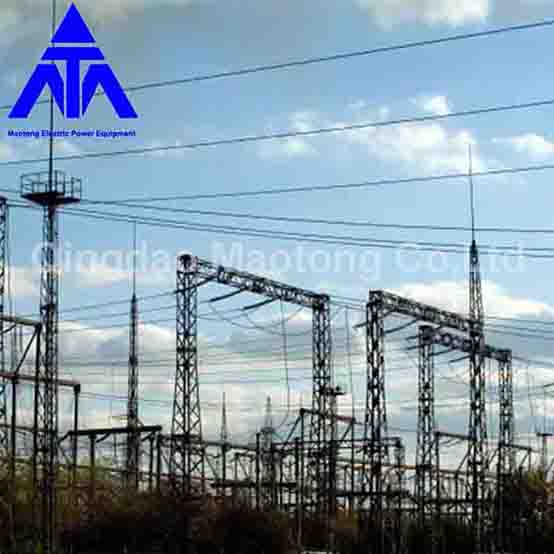

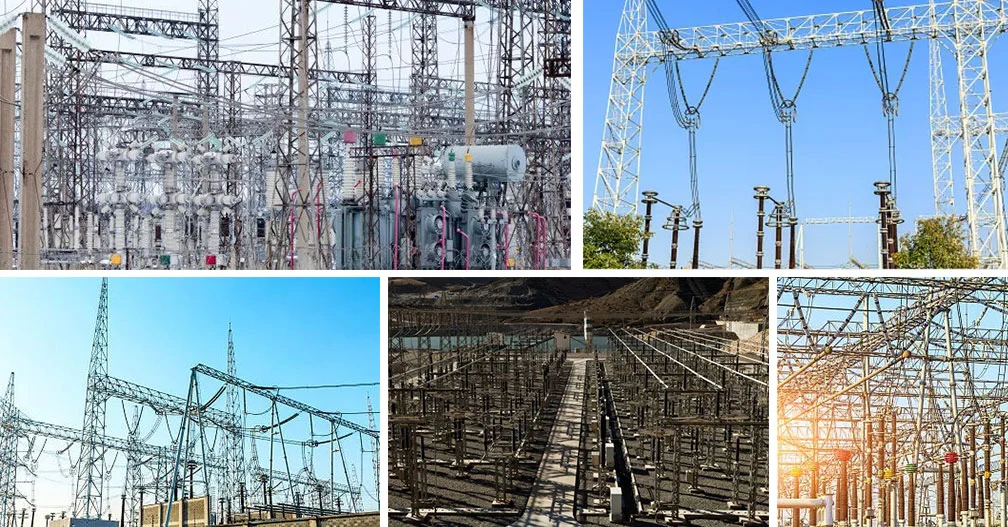

Pozinkovaná oceľová konštrukcia 400KV pre elektrickú rozvodňu

Mao Tong je popredná čínska galvanizovaná 400KV oceľová konštrukcia pre výrobcov, dodávateľov a vývozcov elektrických rozvodní. Qingdao Maotong

Architektúra rozvodne je rozvodňa

Rozvodňa a iné vonkajšie drôty, vybavenie hlavnej nosnej konštrukcie všeobecného názvu. Stanovuje sa podľa napäťovej úrovne, rozsahu, usporiadania zariadení, stavebných a prevádzkových podmienok a miestnych klimatických podmienok. Podľa povahy elektriny si rôzne úrovne napätia vyžadujú určitú vzdialenosť medzi vodičmi, vodičmi k zemi a vodičmi ku konštrukciám. Preto sa štruktúra rozvodne vyznačuje vysokými stĺpmi a malými sekciami, ktoré patria do štruktúry veľkej flexibility. Z hľadiska typového zaradenia technologickej dispozície sa rozlišuje stredná dispozícia, polovičná výška dispozície a vysoká dispozícia. Polovysoké usporiadanie a vysoké usporiadanie sa používajú hlavne v rozvodniach s vysokým napätím.

V súčasnosti sú elektrifikované železničné trakčné stanice strednej veľkosti. Konštrukcia je z hľadiska účelovej klasifikácie rozdelená na drôtený rám, rám zbernice, stredový rám dverí, rohový rám, kombinovaný rám transformátora, konzola jednotyčového zariadenia atď. Z hľadiska klasifikácie vzhľadu architektúry sa bežne používajú formy architektúry sú architektúra typu AH in/out, typ AP s podporou bleskozvodu in/out architektúra, architektúra typu AP, A? Architektúra typu, architektúra typu P, architektúra rohov, architektúra veľkých tvarov, s ťahovou líniou dovnútra a von z architektúry. Z hľadiska dôrazu na architektúru existujú tri typy architektúry: stredná architektúra, architektúra terminálu a architektúra draw-wire.

Dispozičná forma a tvar architektúry sú určené napäťovou úrovňou, vedením a usporiadaním zariadení rozvodne. Materiál použitý v architektúre súvisí so zaťažením, ktoré znáša samotná architektúra. Úroveň napätia rozvodne je vysoká, zaťaženie samotnej architektúry je veľké a úroveň napätia je nízka a zaťaženie samotnej architektúry je malé. Architektúra rôznych materiálov má svoje zodpovedajúce výhody a nevýhody a rozsah použitia.

Zariadenia na ochranu pred bleskom pre rozvodňu

Trafostanica je vybavená aj zariadením na ochranu pred bleskom, hlavne bleskozvodmi a zvodičmi. Bleskozvody sú navrhnuté tak, aby zabránili zasiahnutiu rozvodne priamym bleskom, ktorý blesk vybije do seba a privedie bleskový prúd k zemi. Keď hrom dopadne na vedenie v blízkosti rozvodne, vlna hromu vstúpi do rozvodne pozdĺž drôtu a vytvorí prepätie. Okrem toho môže prevádzka ističa spôsobiť aj prepätie. Funkciou zvodiča je automatické vybitie do zeme, aby sa znížilo napätie, keď prepätie prekročí určitú hranicu. Po vybití zariadenie automaticky zhasne oblúk, aby sa zabezpečila normálna prevádzka systému. V súčasnosti je najpoužívanejší lapač oxidu zinočnatého.
