66kv 120kv 220kv žiarovo pozinkovaná elektrická veža

Predstavenie výkonovej veže:

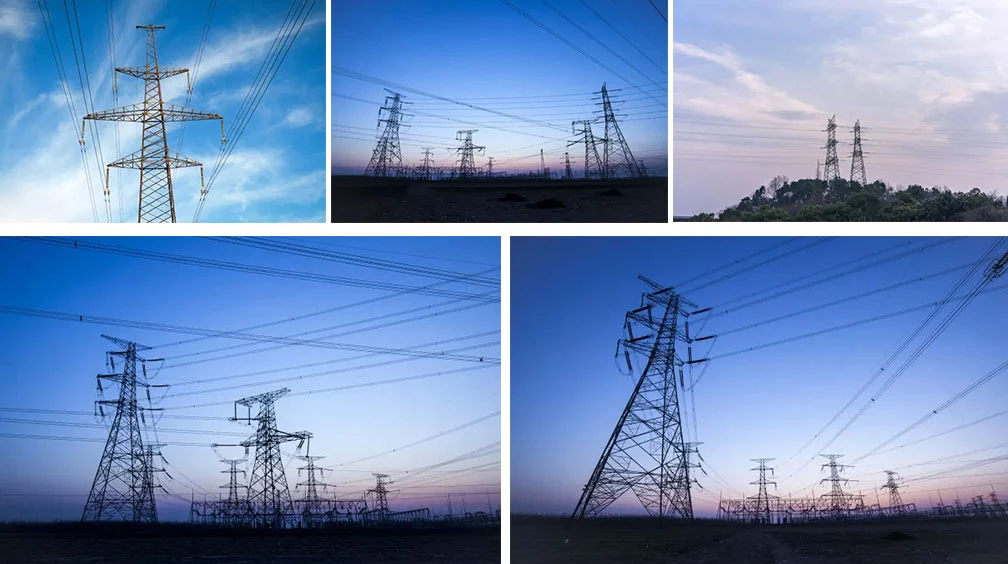

Energetická veža je lichobežníková alebo trojuholníková vežová konštrukcia s výškou 25-40 metrov. Ide o oceľovú rámovú konštrukciu. Elektrické veže sú väčšinou postavené v blízkosti elektrární a distribučných staníc v teréne. Sú dôležitými zariadeniami v energetickom sektore, môžu nadväzovať elektrické vedenia a zohrávajú úlohu ochrany a podpory. Návrh, výroba, inštalácia, údržba a kontrola kvality napájacej veže sú dôležitými zárukami pre prevádzku a vývoj moderného energetického systému.

Klasifikácia veže:

1. Veža vysokonapäťového vedenia je rozdelená na tangentovú vežu a napínaciu vežu. Rohová veža je druh napínacej veže a veža mačacej hlavy je druh tangenciálnej veže.

2. Podobne ako tangentová veža, izolátor je vertikálna závesná veža s mačacou hlavou, napínacia veža a izolátor je horizontálny, čo sa používa na zabránenie pádu slučkovej veže, otáčania čiary atď.

3. Napätie závisí od počtu izolátorov, 1-2 kusy: 10KV, 3-5 kusov, 35KV, 7 kusov 110KV, 14-16 kusov 220KV, 28 kusov 500KV. Ak ich uvidíte viac, nemusíte ich počítať. Zhruba vidíte dĺžku.
Delí sa na:

4. Päť druhov pohárov na víno, mačacia hlava, vrchný typ, suchý typ a sudový typ

5. Podľa účelu sa dá rozdeliť na napínaciu vežu, tangentovú vežu, uhlovú vežu, transpozičnú vežu (veža na výmenu fázovej polohy vodiča), koncovú vežu a krížovú vežu.

Požiadavky na žiarovo pozinkovanú elektrickú vežu 66kv 120kv 220kv:

Veľkosť a rozpätie veže musia spĺňať požiadavky obvodu: medzi vodičom a zemou, budovami, stromami, železnicami, diaľnicami, riekami a inými nadzemnými vedeniami by mala byť dodržaná potrebná malá bezpečná vzdialenosť, medzi vodičom a vodičom, medzi zvod a bleskozvod. Ochranný uhol bleskozvodu k zvodu a vodorovná malá vzdialenosť medzi dvoma bleskozvodmi pri použití dvojitých bleskozvodov musia spĺňať príslušné predpisy.

Naložiť:

Veža prenosového vedenia nesie hlavne zaťaženie vetrom, zaťaženie ľadom, napätie vedenia, vlastné zaťaženie, hmotnosť personálu a nástrojov počas inštalácie alebo údržby, ako aj zaťaženie prerušovanej čiary a seizmické pôsobenie. Pri návrhu sa musí zvážiť primeraná kombinácia týchto zaťažení pri rôznych meteorologických podmienkach. Vlastné zaťaženie zahŕňa hmotnosť veže, vedenia, armatúr, izolátora, uhlovú výslednú silu vedenia a nevyvážené napätie pozdĺž vedenia. Rôzne krajiny majú rôzne predpisy o zaťažení pri pretrhnutí, pokiaľ ide o počet pretrhnutých drôtov (vo všeobecnosti s vylúčením súčasného pretrhnutia zvodov a bleskozvodov), veľkosti vypínacieho napätia a meteorologických podmienok pri pretrhávaní.

Veža je vo všeobecnosti zjednodušená na statickú analýzu. Pri dynamických zaťaženiach, ako je vietor, prerušovaná čiara a zemetrasenie, sa dynamické pôsobenie zvyčajne zvažuje vynásobením koeficientu vibrácií vetra, koeficientu nárazu prerušovanej čiary a koeficientu odozvy seizmickej sily v tomto poradí na základe statickej analýzy.
